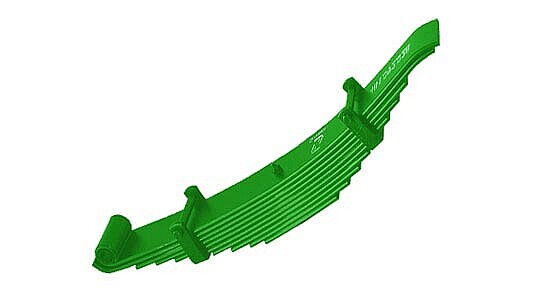

Trapezfedern (Schleiffedern)
Bei den robusten, kostengünstigen und reparaturfreundlichen Trapezfedern (Blattfedern, Schleiffedern) sind alle Lagen gleich dick. Ihre gute Eigendämpfung beruht darauf, dass sich die Lagen auf der der gesamten Länge der Feder berühren.
Nennlast 750 kg
Gewicht: 10 kg
- Stahl grundiert
- 4 Federlagen 60 x 8 mm
- Stützweite 750 mm
- Augen-Ø 24 mm
- Sprengung 110 mm
- Schleifende 50 mm
Nennlast 2.200 kg
Gewicht: 22 kg
- Stahl grundiert
- 9 Lagen 60 x 8 mm
- Stützweite 750 mm
- Augen-Ø 24 mm
- Sprengung 110 mm
- Schleifende 75 mm
Nennlast 1.300 kg
Gewicht: 16 kg
- Stahl grundiert
- 5 Federlagen 70 x 10 mm
- Stützweite 750 mm
- Augen-Ø 26 mm
- Sprengung 110 mm
- Schleifende 80 mm
Nennlast 2.200 kg
Gewicht: 20 kg
- Stahl grundiert
- 6 Lagen 70 x 10 mm
- Stützweite 750 mm
- Augen-Ø 26 mm
- Sprengung 60 mm
- Schleifende 70 mm
Nennlast 2.500 kg
Gewicht: 22 kg
- Stahl grundiert
- 7 Lagen 70 x 10 mm
- Stützweite 750 mm
- Augen-Ø 26 mm
- Sprengung 60 mm
- Schleifende 65 mm
Nennlast 2.300 kg
Gewicht: 29 kg
- Stahl grundiert
- 8 Lagen 70 x 10 mm
- Stützweite 900 mm
- Augen-Ø 26 mm
- Sprengung 140 mm
- Schleifende 50 mm
Nennlast 2.400 kg
Gewicht: 37 kg
- Stahl grundiert
- 9 Lagen 70 x 10 mm
- Stützweite 1.000 mm
- Augen-Ø 26 mm
- Sprengung 130 mm
- Schleifende 70 mm
Nennlast 3.300 kg
Gewicht: 29 kg
- Stahl grundiert
- 9 Lagen 70 x 10 mm
- Stützweite 750 mm
- Augen-Ø 26 mm
- Sprengung 60 mm
- Schleifende 75 mm
Nennlast 3.000 kg
Gewicht: 32 kg
- Stahl grundiert
- 10 Lagen 70 x 10 mm
- Stützweite 900 mm
- Augen-Ø 26 mm
- Sprengung 90 mm
- Schleifende 50 mm
Nennlast 3.250 kg
Gewicht: 44 kg
- Stahl grundiert
- 12 Lagen 70 x 10 mm
- Stützweite 900 mm
- Augen-Ø 26 mm
- Sprengung 130 mm
- Schleifende 70 mm
Nennlast 3.500 kg
Gewicht: 29 kg
- Stahl grundiert
- 7 Lagen 80 x 11 mm
- Stützweite 750 mm
- Augen-Ø 28 mm
- Sprengung 60 mm
- Schleifende 65 mm
Nennlast 5.000 kg
Gewicht: 38 kg
- Stahl grundiert
- 10 Lagen 80 x 11 mm
- Stützweite 750 mm
- Augen-Ø 28 mm
- Sprengung 60 mm
- Schleifende 65 mm
Nennlast 1.800 kg
Gewicht: 50 kg
- Stahl grundiert
- 8 Lagen 80 x 10 mm
- Stützweite 1.450 mm
- Augen-Ø 26 mm
- Sprengung 160 mm
- Modell HW80
Nennlast 3.400 kg
Gewicht: 41 kg
- Stahl grundiert
- 10 Lagen 80 x 10 mm
- Stützweite 920 mm
- Augen-Ø 28 mm
- Sprengung 60 mm
- Schleifende 75 mm
Nennlast 3.100 kg
Gewicht: 47 kg
- Stahl grundiert
- 11 Lagen 80 x 10 mm
- Stützweite 950 mm
- Augen-Ø 28 mm
- Sprengung 100 mm
- Schleifende 50 mm
Nennlast 2.600 kg
Gewicht: 59 kg
- Stahl grundiert
- 8 Lagen 80 x 12 mm
- Stützweite 1.450 mm
- Augen-Ø 26 mm
- Sprengung 160 mm
- Modell HW80 verstärkt
Nennlast 3.900 kg
Gewicht: 68 kg
- Stahl grundiert
- 14 Lagen 80 x 10 mm
- Stützweite 1.090 mm
- Augen-Ø 28 mm
- Sprengung 119 mm
- Schleifende 75 mm
Nennlast 4.450 kg
Gewicht: 60 kg
- Stahl grundiert
- 14 Lagen 80 x 10 mm
- Stützweite 950 mm
- Augen-Ø 28 mm
- Sprengung 100 mm
- Schleifende 40 mm
Nennlast 4.200 kg
Gewicht: 78 kg
- Stahl grundiert
- 15 Lagen 80 x 10 mm
- Stützweite 1.090 mm
- Augen-Ø 28 mm
- Sprengung 119 mm
- Schleifende 75 mm
Nennlast 5.200 kg
Gewicht: 84 kg
- Stahl grundiert
- 8 Lagen 80 x 12 mm
+ 7 Lagen 80 x 10 mm - Stützweite 1.090 mm
- Augen-Ø 28 mm
- Sprengung 118 mm
- Schleifende 75 mm
Stand 04/2024; Änderungen vorbehalten
